【JDB电子充电桩案例】JDB电子专用节造器H224C剑指480万个充电桩
2017.07.08
充电桩潜力市 。
发改委印发的《电动汽车充电基础设施发展指南（2015-2022）》显示，我国充电基础设施发展的指标是到2020年，建成集中充换电站1.2万座，分散充电桩480万个，满足全国500万辆电动汽车充电需要 。
充电桩专用节造器CPU H224C
订货号：CTSC 214-1AC33-0X18
JDB电子技术依附多年的行业技术经验堆集，致力于新能源电动汽车充电桩领域，自主研发充电桩专用节造器CPU H224C是拥有较强行业争对性和高性价比的PLC专用节造器，其兼容CTH-200系列扩大？，并提供满足国度尺度及行业尺度的充电桩整机技术解决规划，援手客户缩短产品开发周期，节俭人力投入，实现产品急剧上市 。

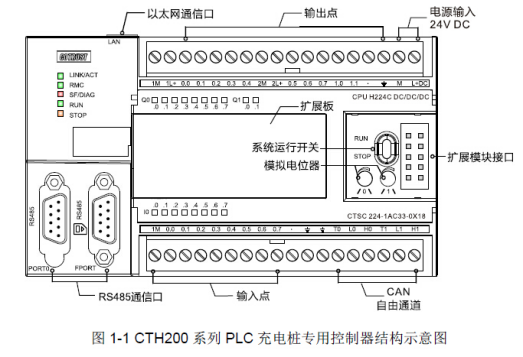

CPU简介
○ 本机集成双独立CAN口，并可再扩大一个CAN通讯扩大板，切合国度行业尺度 ；
○ 支持CAN自由口编程，挪用库实现与BMS和充电汽车的通讯 ；
○ 矫捷组合支持7个CTH200系列IO？槔┐ ；
○ 本机集成一个以太网口和两个RS485通讯口，满足分歧的设备通讯要求 ；
○ 远程批量更新法式，满足充电桩批量升级法式的要求. ；
○ 远程批量监控数据，轻松联网，通过数据库与第三方软件无缝对接 ；
○ 相比嵌入板，JDB电子PLC规划易于扩大和不变靠得住，便于成套集成商的编程守护 。
系统最大配置
扩大？椋最多7个CTH200系列扩大？，蕴含数字量仿照量和温度？,特殊？，并支持一个仿照量扩大板或一个CAN扩大板 。
数字量映象寄放器的大 。数字量I/O映像区为128DI/128DQ（不含CAN通讯专用映像区） 。
仿照量映象寄放器的大 。仿照量I/O映像区为32AI/32AQ（不含CAN通讯专用映像区） 。
合用面板
CPU H224C支持TD200（V3.0）、TD400S（V2.0）和COPANEL系列显示面板 。
显示面板拥有文本显示和人机交互职能，可与PLC成立通讯，方便用户查看、编纂和监控利用法式中的过程变量，对PLC编程和运行有极大援手 。
远程通讯软件
通讯软件蕴含服务器接入软件（MagicWorks RMC Server）和作为OPC服务器的数据监控软件（MagicWorks RMC SQL Access），实现客户轻松自建服务器，为远程批量监控和编程启发通路 。
编程软件
充电桩专用节造器使用MagicWorks PLC（V2.10及以上版本）编程，同时也兼容西门子MicroWin编程.

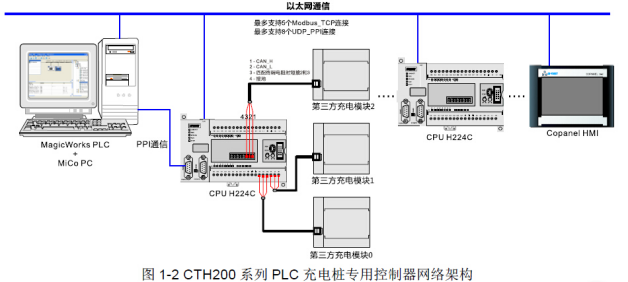

典型网络架构
注明:
1) PLC与PLC通讯
8个UDP_PPI衔接，不分主从站，每个衔接最大通讯200个字节 ；
5个MODBUS_TCP衔接，不分主/从站，每个衔接最大通讯240个字节 。
1个CPU H224C有三个CAN口，可衔接3个第三方充电？
2) PLC与HMI（或第三方上位机软件）衔接，其中HMI或第三方上位机软件作为主站 。
UDP_PPI：H224C单台CPU最多衔接8个HMI ；
MODBUS_TCP：H224C单台CPU最多衔接5个HMI 。
3) CPUH224C作为主站接见其他设备，相当于占用了该CPU一个主站衔接 。
4) CPU H224C作为从站，被其他设备接见，相当于占用该CPU的一个从站衔接 。

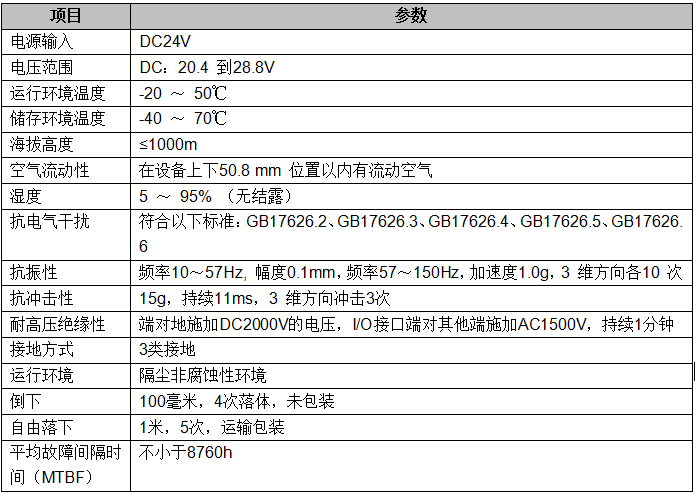

充电桩专用节造器尺度和规范
充电桩设备物联网解决规划

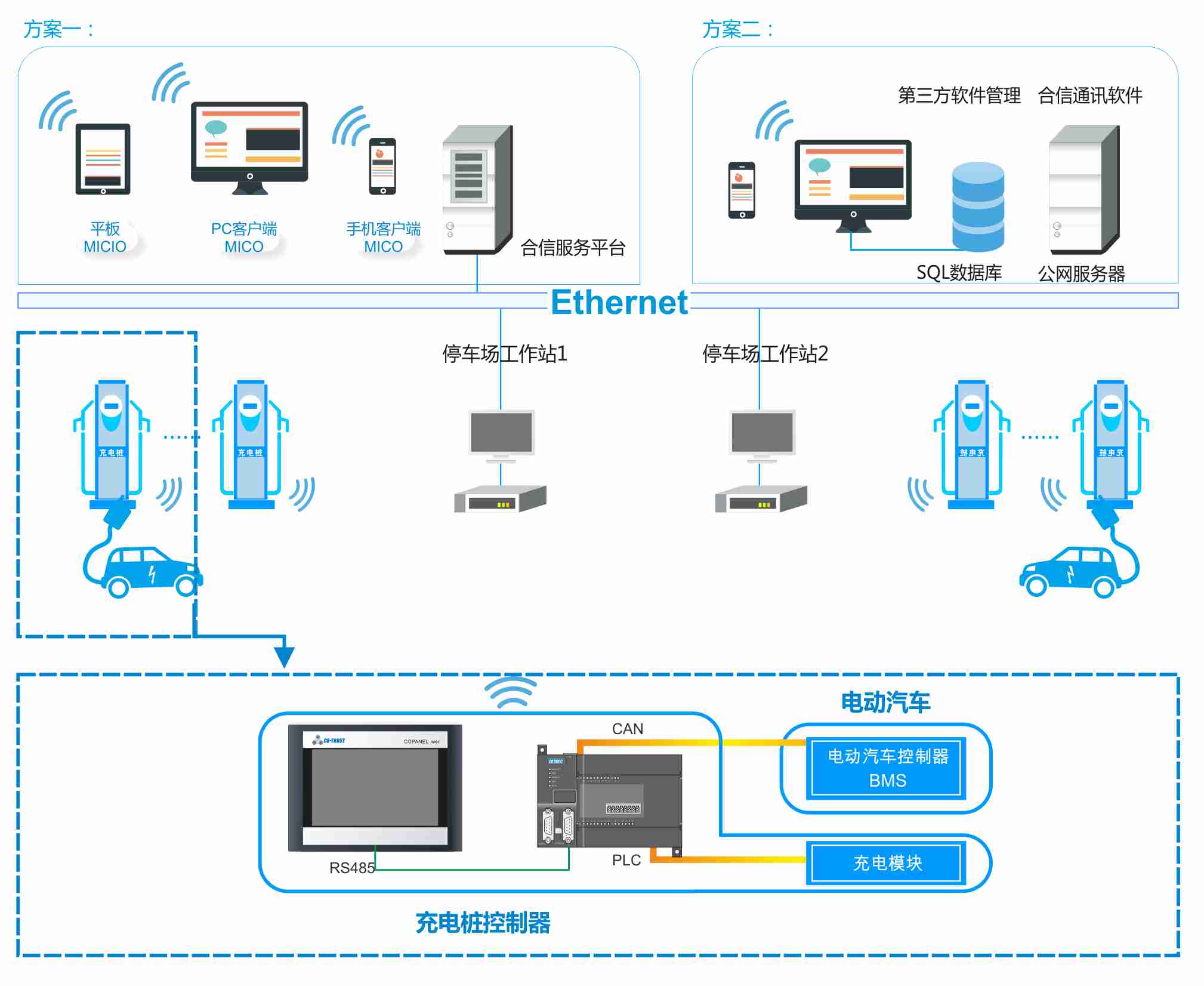

规划图：
规划特点：
○ 充电桩与汽车电池系统通过CAN和谈通讯，通讯不变靠得住 ；
○ 充电桩专用节造器，集成双CAN口，并可扩大一个CAN口，满足分歧利用规划需要 ；
○ JDB电子物联平台，选取128bits动态数据加密，远程监控数据不变、安全 ；
规划一：
JDB电子服务平台提供了Android及IOS、PC客户端，并提供盛开的接口与ERP等第三方软件实现衔接，方便平 台对接，实现信息统一治理 。
规划二：
用户自建服务器，JDB电子提供充电桩远程通讯软件，通过MYSQL数据库与第三方软件实现衔接，批量更新法式和监控 。

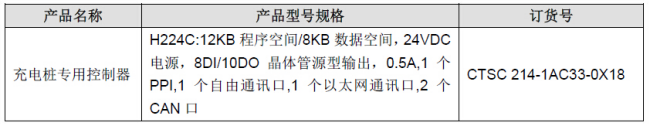

订货信息
充电桩专用节造器介绍：http://www.co-trust.com/Products/Special/Vertical/desc.html
充电桩专用节造器用户手册：http://www.co-trust.com/upload/Download/2017070409442018.pdf
