- 概览
-
产品数据
定货号
7寸触摸屏 ，真彩LCD-TFT ，分辨率800x480,256k色 ，1个RS485口 ，1个USB口 ，1个以太网口 ，支持WIFI扩大
CTS6 T07I-CH030
- 技术参数
-
规格项目
TP07I
显
示
屏
类型
7英寸
分辨率（宽×高 ，象素）
800 ×480
色度
256K色（彩色）
亮度（CD/㎡）
350
视觉度（高低左右）
50/60/75/75
背光灯
LED
背光灯的均匀亮度寿命（25℃）
20000幼时（典型值）
重量
1.5KG
装置角度
垂直
接口
RS485/USB/LAN
（SD卡、CAN预留）
变量
项目中的变量数量
20480
报警
报警类此外数量
32
离散量报警的数量
3000
仿照量报警的数量
200
报警的长度（字符数）
50
画面
画面数量
100
每个画面的域数量
200
每个画面的变量数量
100
每个画面的复杂对象的数量
5
配方
配方的数量
100
每个配方中的元素数量
800
每个配方的数据纪录数量
200
纪录
纪录数
20
每笔纪录中的条款数（U盘）
5 ，000 ，000
每笔纪录中的条款数（屏内）
2 ，000 ，000
趋向
趋向数量
300
文本图形列表
文本列表的数量
400
图形列表的数量
500
所有列表的数量
500
每个文本或图形列表的条数量
256
图形对象的数量
1000
用户治理
用户组
50
授权
32
用户个数
50
项目文件大幼/Flash存储
30MB/2GB
可组态的系统键
无
在线衔接（同时）
485: 8/Ethernet: 32
在线说话（同时）
有
字体
宋体
援手系统
有
工作打算（计时职能）
有
附加职能
无
软件设置
触摸屏校准设置
触摸屏作反馈声使能设置
LED背光灯开关使能设置
实不断钟(RTC)设置
系统版本信息显示项
- 典型利用
-
触摸面板
类型
4线电阻式
通明度
80%以上
响应速度
10ms以内
寿命
100万次以上
音频输出
触摸面板操作
有音频反馈
通讯
PORT1:
9针母头 ，RS485(衔接PLC)
PPI/MPI(支持32个从站)、SIMATIC S7 200/CO-TRUST CTSC 100/200、SIMATIC S7 300、CO-TRUST CTH300、Modicon MODBUS、Omron Finslink、Omron Hostlink/Multilink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、LS MASTER-K Cnet、Fatek FBs、BRIGHTEK Micro Printer
USB 主
P0 ，主设备接口 ，衔接U盘/键盘/鼠标/WIFI？
USB 主
P1 ，主设备接口 ，衔接U盘/键盘/鼠标/WIFI？椋–TS6 T07I-CH030只有P0口）
RJ45以太网口
接口数量
1路以太网通讯
衔接PC/PLC/Router
通讯和谈
MODBUS TCP/IP、UDP PPI
波特率
10/100M自适应
最长通讯线长度
100m直连
站点
MODBUS TCP/IP支持32个从站 ，UDP PPI支持32个从站
隔离
无
电源
工作电压
9VDC~28VDC
额定电压
24VDC
额定电流
0.25A
机械尺寸
前面板（长X宽 mm）
214×156
开孔（长X宽 mm）
192×138
环境前提
工作温度
0℃~50℃
运输、贮存温度
-15℃~65℃
湿度
10%~90% ，无结露
正弦振动
10 to 50Hz(3轴线方向 ，2G ，30分钟)
包装跌落
1M高度,自由跌落
- 装置规格
-

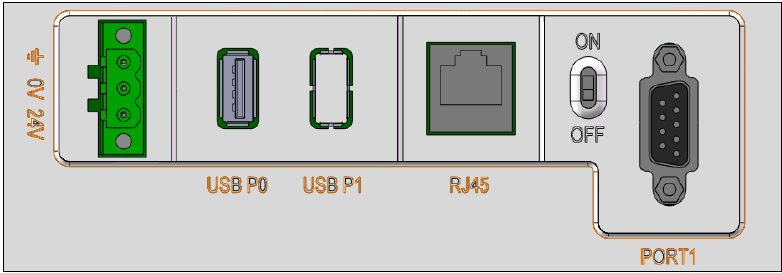

1） TP07I、TP10I以太网HMI的接口示意图如下：
① USB P0：主设备接口 ，衔接USB从设备 ，如WIFI？椤盘、USB打印机、鼠标等 。
② USB P1：主设备接口 ，衔接USB从设备 ，如WIFI？椤盘、USB打印机、鼠标等 。
③ EtherNET通讯口：支持工程文件下载、以太网通讯等 。
④ SW拨码开关(PORT1)：用于选择是否使用本机内部自带的RS485终端电阻进行匹配 。
⑤ RS485通讯口(PORT1)：支持多种通讯和谈(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet) 。
⑥ 电源接口：24VDC电源接口 。
备注：下载工程能够通过U盘、以太网口或WIFI衔接进行下载操作 。
RS485通讯口
针脚号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-

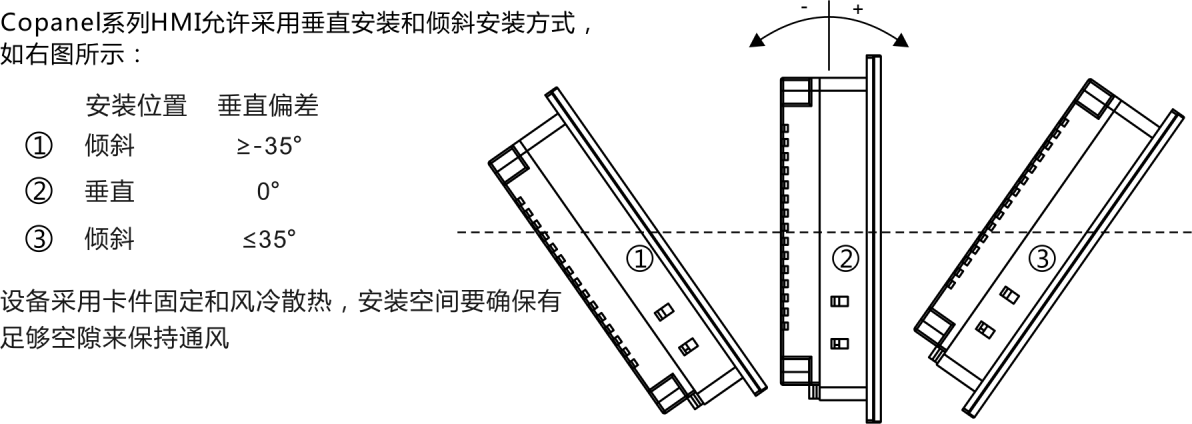

以下别离是TP07i/TP10i的装置方式：
各款产品的装置尺寸图如下所示
