- 概览
-
规格参数：
EM277PN-L：Profinet从站 ？，仅支持RT实时通讯模式，最多可扩大8个CTSC-200系列IO ？椋ú辉毯珻AN ？椤⒃丝啬 ？椤⒊浦氐忍厥饽 ？椋
框架图
- 技术参数
-
产品型号 CTS7 277-0PN36 物理个性 尺寸（W×H×D） 71×80×62 mm 电源损耗 额定输入电压 24V DC 输入电压领域 20.4V~28.8V DC 输入电流 0.8A 极性反接 ； 有 总线电源电压 +5V DC 总线电源电流 1.1A 隔离 表部电源与系统电源隔离 电源 ； 供电电源端提供反接 ；ぶ澳芗袄擞课罩澳 LED批示灯个性 24V电源批示灯（绿色） ON = 24VDC供电正常 OFF = 无24VDC供电 SF批示灯（红色） ON = 扩大I/O总线故障或者PROFINET ？楣收 OFF = 无错 BF批示灯（红色） ON = PROFINET总线通讯故障（未衔接互换机，未检测到网络） Blinking = 组态配置不一致 OFF = 无错 MT批示灯 (黄色) （守护批示灯） ON = 迷失同步 OFF = 无错 P1R/P2R口批示灯（绿色） ON = 有到互换机/PN主站的衔接 OFF = 没有到互换机/PN主站的衔接 P1R/P2R口批示灯（黄色） ON = 有到互换机/PN主站的数据收发 OFF = 没有到互换机/PN主站的数据收发 扩大I/O能力 每从站支持最多 ？槭 8（数字量 ？椤⒎抡樟磕 ？椤⑽露饶 ？椤ID节造 ？，不蕴含其他类型的 ？椋 和谈类型 CTS7200 PLC自界说4MHZ总线和谈 每从站IO最大配置 仿照量IO最大配置可达56AI/28AQ 数字量IO最大配置可达224DI/224DQ PROFINET通讯口 通讯接口 1个双RJ45口 数据传输速度 以太网服务的传输率为：100 Mbps PROFINET的传输率为：100 Mbps，全双工 所支持以太网服务 ping、arp、网络诊断 (SNMP)/MIB-2、LLDP 实时性 RT：支持，最幼周期1ms IRT：不支持 第三方PROFINET主站 支持 从站间通讯距离最长 100m （100BASE-TX） 拓扑结构 支持星形、树形、线型拓扑结构 不支持环形拓扑结构 隔离 通讯口隔离 硬件组态职能 导入的文件类型 PROFINET GDS文件XML体式 第三方PN主站 增长的CTS7 277-0PN36 ？橹С8个槽位的扩大 扩大 ？榭稍龀な至俊⒎抡樟俊⑽露饶 ？楹蚉ID节造 ？，其他的 ？椴荒茉龀

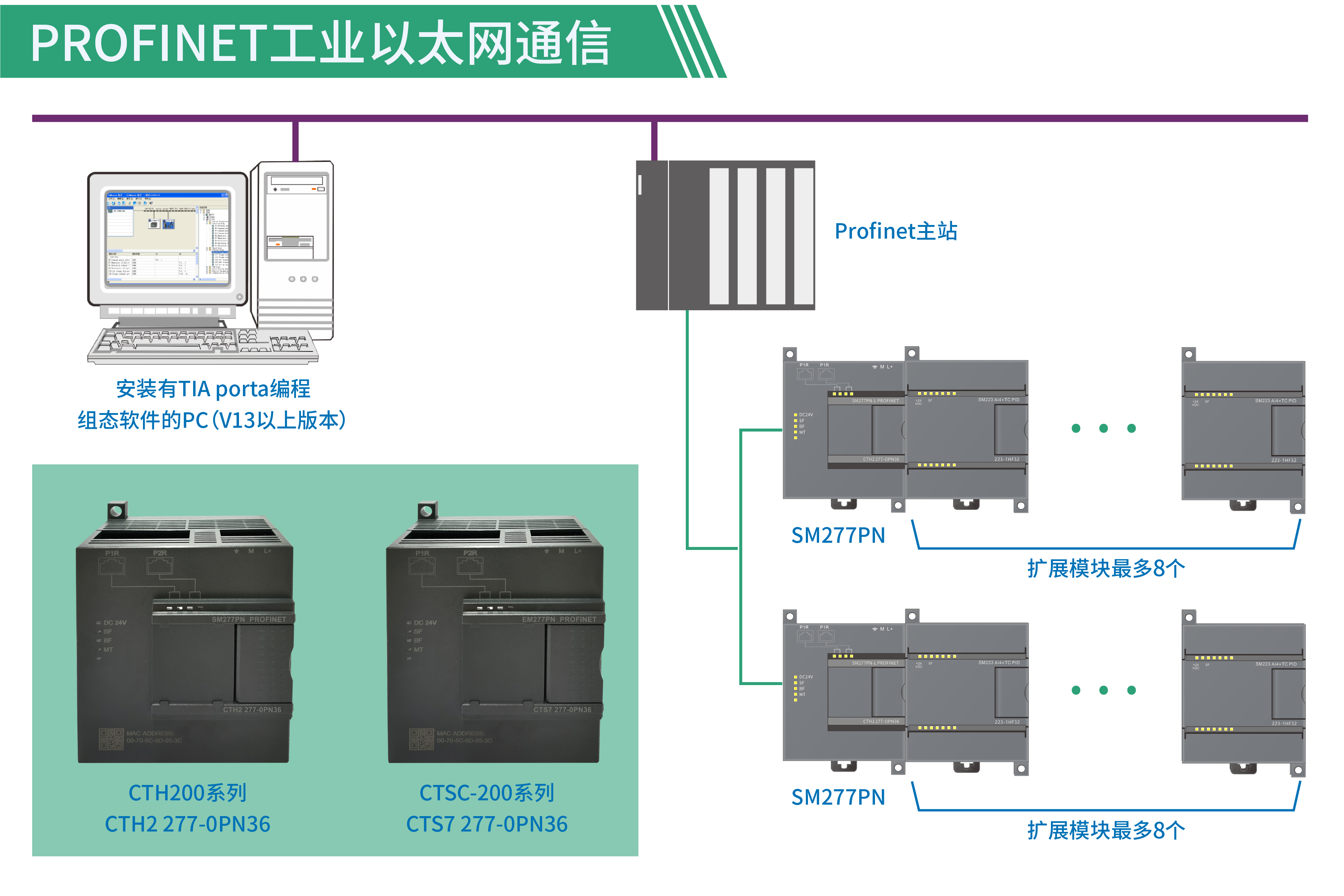

- 典型利用
- 装置规格
-
接线规格

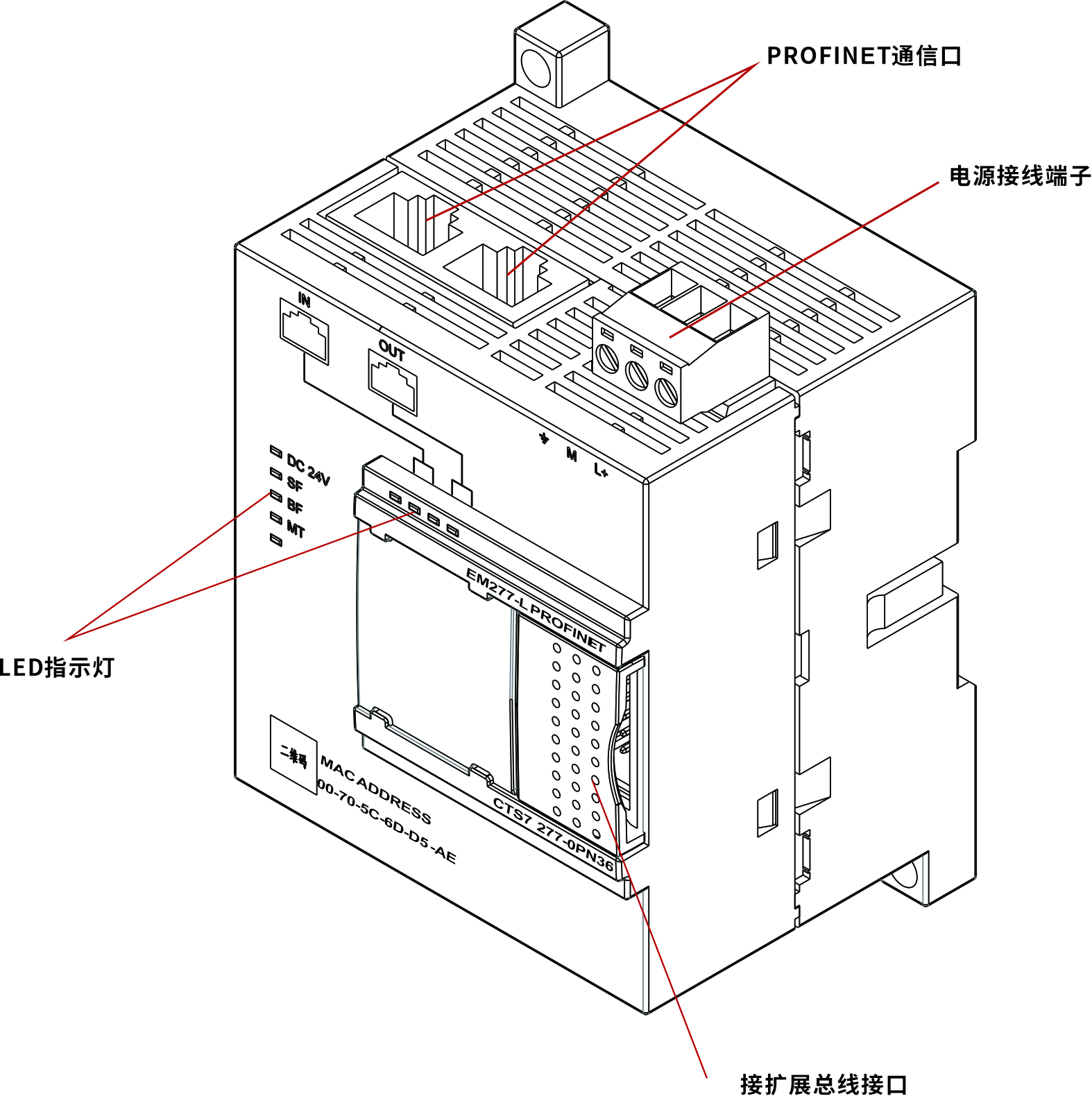

CTS7 277-0PN36接口示意图
接口界说
表部电源接口界说
3位可拆卸端子
符号
信号界说
L+
24V电源正
M
24V电源负
大地
双RJ45接口界说
双RJ45网口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
--
--
5
--
--
6
RX-
数据接管负端
7
--
--
8
--
--
衔接器表壳
PE
机壳接地

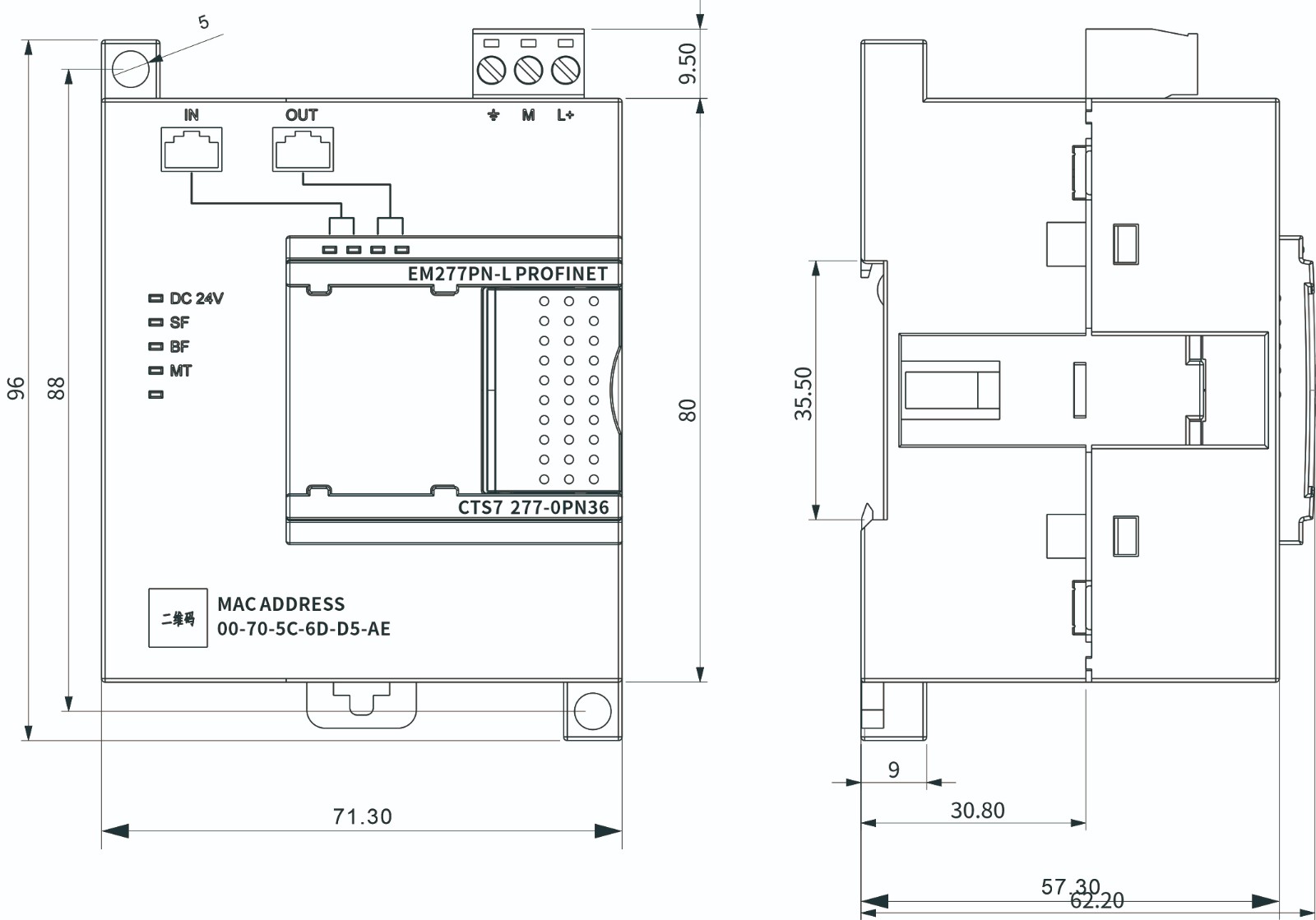

装置尺寸
CTS7/CTH2 277-0PN36 ？有装置孔，能够很方便地装置在背板上， ？樽爸贸叽缂4-6：
图4-6 装置尺寸图
装置步骤
在装置和拆卸CTS7/CTH2 277-0PN36 ？时，必须预先采取适当的安全措施并且确认CTS7/CTH2 277-0PN36 ？的供电被堵截。
CTS7/CTH2 277-0PN36 ？既能够装置在节造柜背板上，也能够装置在尺度DIN 导轨上 ；既能够水平装置，也能够垂直装置。
w 装置面板
1）依照图4-6的尺寸要求定位打孔 ；
2）用相宜的螺钉将 ？楣潭ㄔ诒嘲迳 ；
3）若是使用了扩大 ？，将扩大 ？榈谋馄降缋铝角案窍旅娴睦┐罂。
w DIN 导轨装置
1）将导轨固定在背板上 ；
2）打开 ？榈撞康DIN夹子，将 ？楸巢靠ㄔDIN导轨上 ；
3）若是使用了扩大 ？，将扩大 ？榈谋馄降缋铝角案窍旅娴睦┐罂 ；
4）旋转 ？榍薪DIN导轨，合上DIN夹子 ；
5）仔细查抄 ？樯DIN夹子与DIN导轨是否缜密固定好 ；
6）为预防 ？榘芑，不要直接按压 ？檎，而要按压装置孔的部门。
当 ？在震荡比力大的使用环境或者选取垂直装置方式时，应该使用DIN导轨挡块。若是系统处于高震荡环境中，使用背板装置方式能够得到较高的震荡 ；さ燃。
