JDB电子技术圆网印花机节造规划
1.机型描述
机型：纺织设备-印花机-圆网印花机
国内圆网印花机的节造驱动器系统重要分为两种 ，一种是节造和驱动整套选取国表进口产品 ，如安川等 ，这种规划整体职能和机能都比力好 ，但是系统成本高、守护和使用用度高 ，编程和调试复杂；另表一种是选取国内的厂家的自造节造系统配尺度伺服驱动器 ，这种规划的利益是价值低 ，但由于伺服驱动器选取的是尺度产品 ，无法同节造系统有效共同 ，造成节造系统结构痴肥分散、配线复杂、靠得住性低。
2.规划描述
1.进布、烘房、和落布单元的速度同步节造
在本规划中 ，进布、烘房和落布单元选取异步电机驱动 ，变频器调节 ，电机编码器信号即接入变频器（用于变频器矢量节造） ，也接入PLC,PLC凭据印花导带的速度 ，利用PID调节算法 ，节造变频器的转速 ，以达到同印花导带同步的主张；同时也能够通过上位人机界面的设定 ，实现三者相对导带的按比例运行。
2.网辊地位同步
网辊地位同步是通过EM261专用印刷 ？槭迪值。
EM261印刷专用 ？槭亲琶嫦蛴∷⑿幸低瞥龅牟 ，可接入CTSC-200 PLC的背板总线 ，CTSC-200 PLC 通过挪用库法式节造EM261。EM261蕴含4路500Khz脉冲输出 ，用于节造印刷色组伺服 ，同时占有4路200Khz高速脉冲输入 ，用于驱动器的编码器地位反馈。每个EM261 ？槟芄煌浇谠4个伺服轴 ，一个CTSC-200 PLC能够挂5个EM261 ？ ，即能够同步节造节造20个伺服轴。
3.套色节造
在本规划中 ，圆网伺服选取JDB电子H1A系列伺服驱动器 ，H1A伺服驱动内部集成相位调整职能 ，即驱动器可能叠加来自PLC的用于建改印刷误差的信号。
在现实利用中 ，当必要建改某个网辊的相位时 ，操作人员能够将建改量设定到PLC,PLC通过CANopen总线传递到H1A伺服驱动器,H1A驱动器即可节造电机赔偿相位误差。
4.操作接口
在这个规划中 ，有三个10寸的人机界面 ，别离搁置在各单元左近 ，便于操作人员就近操作和监督；每个网辊都有一个操作面板 ，对相应的各个单元进行操作。
所有这些人机界面和操作面板都通过总线同PLC通讯。
3.规划框图
4.规划优势
全套选取CTSC-200 PLC 节造系统 ，系统结构单一、靠得住。
选取CTSC-200 的专用印刷职能 ？ ，最多可同步节造20个伺服轴；所有伺服轴在同步过程中都实时追随导带速度 ，并且追随可按比例实时调节；在升速和降速过程中也不会出现“跑花”景象。
网辊相位赔偿数字化 ，赔偿速度快。
整系统选取网络进行通讯、互换数据 ，削减配线 ，提高了装置调试速度、节俭人为、降低后期守护成本；同时 ，由于选取网络通讯 ，设备状态信息丰硕 ，便于对设备的状态实时监控。
-

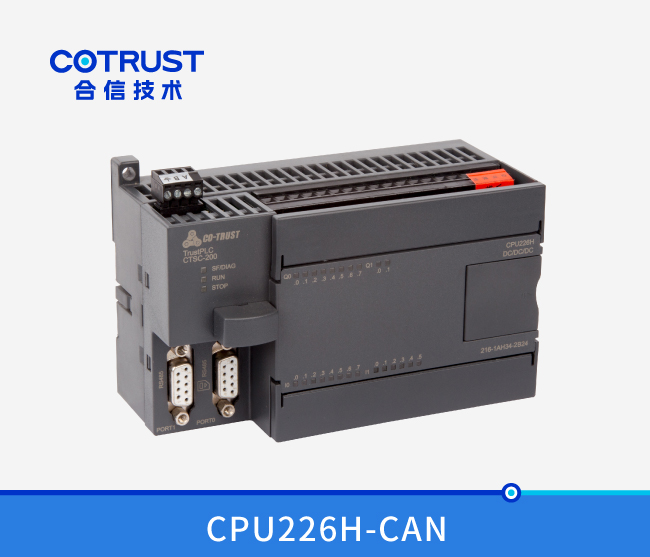

CPU226H-CAN ，活动节造型（216-1AH34-2B24）
