电子导纱半关环活动节造规划
1.机型描述
机型：纺织设备-整经机-花经轴整经机
电子导纱作为花经轴整经机的重要部门，同传统机械式的相比速度快、摆幅摆频调节矫捷、增长收边职能 。与活动节造器式的相比，操作直观单一，性价比高 。在这个规划中，给出一个全套基于JDB电子PLC和伺服产品的半关环活动节造规划 。
2.规划描述
使用226H发脉冲对伺服进行地位节造 。
通过PLC 的 Modbus口，读取伺服内部参数（接管到脉冲数），换算后，与PLC发送脉冲数进行比力 。
当发现比力值异常时，PLC凭据这个异常的值，重新推算出应发脉冲数 。使伺服电机带头的滑块始终维持在一个绝对坐标内，在表界有滋扰的情况下，也不跑偏 。

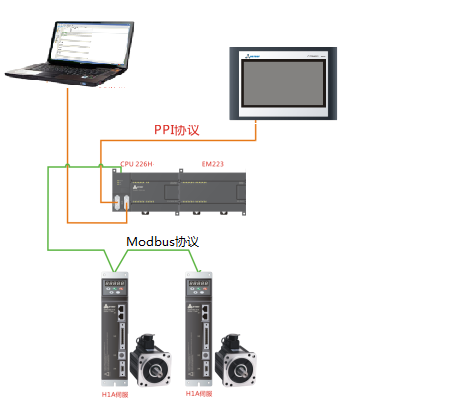

3.规划框图
4.规划优势
同传统机械式的相比速度快、摆幅摆频调节矫捷、增长收边职能 。与活动节造器式的相比，操作直观单一，性价比高 。
1.伺服和PLC之间选取脉冲节造，达到伺服与PLC之间零延长的响应成效 。
2.PLC同伺服驱动器之间选取Modbus通讯模式，实时读取伺服内坐标、与PLC内部坐标实时比力，有误差时进行赔偿 。成立一个类似半关环系统 。
3.JDB电子伺服动态响应快，定位精度高，能满足持久的往复活动 。
-

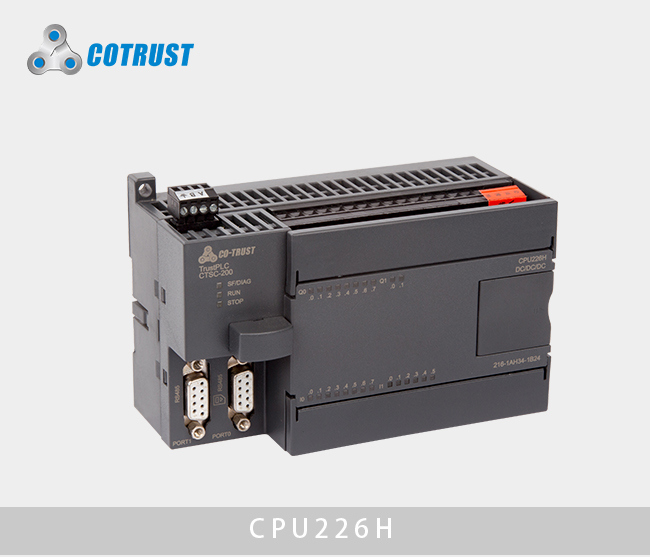

CPU226H，活动节造型（216-1AH34-0B24）
订货号：CTS7 216-1AH34-0B24
规 格：CPU226H，24VDC电源，14DI/10DO(支持JDB电子活动节造库)
查看详情 -

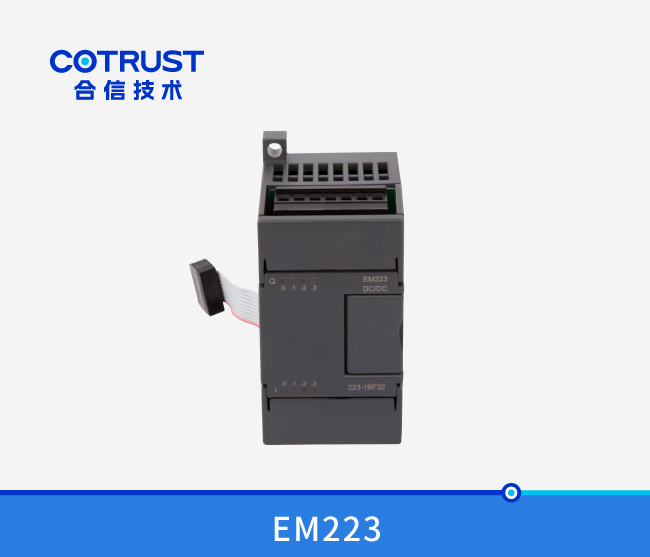

EM223数字量输入输出 ？,晶体管输出（223-1BF32、223-1BH32、223-1BL32）
订货号：CTS7 223-1BF32/223-1BH32/223-1BL32
规 格：4DI/4DO, 8DI/8DO, 16DI/16DO, 24VDC
查看详情 -

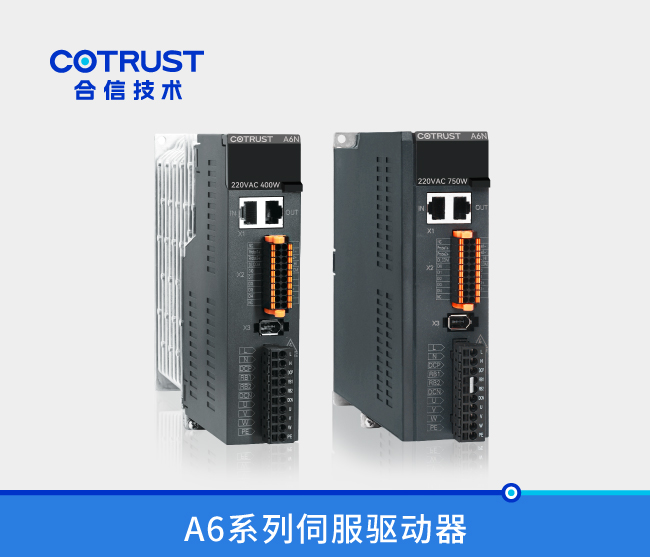

A6S系列伺服驱动器
